Устройството
(тестерът) е многофункционален уред за диагностика на електронни
платки, на които има слот за DDR4
памет. Представлява малка платка с размерите на DDR4
модул
памет за преносими компютри (SoDimm),
върху която е монтиран дисплей и няколко индикаторни светодиода.
Тестерът
е предназначен основно за сервизи, които извършват ремонт на
компютърна техника- настолни и преносими компютри. С негова помощ
могат да се открият редица неизправности по платките като:
Изправност на основните захранващи напрежения;
Наличие или липса на RESET сигнал по линиите на паметта;
Наличие или липса на обръщение към модулите памет;
Индикатор на диагностичните кодове при платките с производител ASUS.
Наличието на този тестер съкращава времето за диагностика и ремонт.
Основни характеристики:
4
(четири)- канален волтметър;
>Reset монитор;
SPD
монитор;
Слот-индикатор;
Индикатор
на POST-кодове (само при определени модели ASUS);
Спецификации:
Формат на платката на тестера: DDR4
Включване от страна по избор: Да
Максимално
захранващо напрежение (VDD_SPD): 3.6V
Минимално
захранващо напрежение (VDD_SPD): 2.2V
Измервани
напрежения:
Захранващо
напрежение на паметта (VDD):
1.2V
Опорно
напрежение на паметта (Vref): 0.6V
Терминиращо
напрежение (VTT): 0.6V
Програмиращо
напрежение: (VPP) 2.5V
Сигнал
#RESET,
активен: <
0.8V
Показване
номер на слота, в който е включен тестера: Да
Максимален
брой показвани слотове: 8
Индикация
за наличие на захранващо напрежение: Да
Двуцветна
индикация на #RESET
сигнал: Да
Индикация
в реално време на #RESET
сигнал: Да
Индикация
за обръщение към RAM
паметта: Да
Индикация
за POST-кодове
при поддържани модели: Да
Максимален
ток на консумация: 10mA
Дисплей 1бр
Едноцветен,
графичен, OLED,
32х128
pix
Цветен,
графичен, IPS,
RGB, 80x160 pix (опция)
Измерване
за всяко напрежение: 4 измервания/сек
Единица
за измерване на напреженията: V
Индикация
на измерваните напрежения:
При
едноцветен дисплей:
Параметър
в норма: светли цифри на черен фон;
Параметър
извън норма: инверсно.
При
цветен дисплей:
Параметър
в норма: зелени цифри;
Параметър
извън норма: червени цифри.
Точност
при измерване на напрежения +/- 0.02V
Мерки за безопасност
Използвайте
тестера само по предназначение!!!
Тестерът
трябва да е включен надеждно в слота за памет и двете щипки отстрани
да са закопчани.
НЕ
включвайте тестера, ако в тестовата платка има включено захранване
(батерия или адаптер)!!!Вероятността
от повреда на тестера и/или платката е много голяма!
НЕ
изключвайте тестера, ако в тестовата платка има включено захранване
(батерия или адаптер)!!! Вероятността от повреда на тестера и/или
платката е много голяма!
Използвайте
тестера само в платки, които имат слот за DDR4
памет!!!
Тестването
на платки за настолни компютри е възможно с използване на подходящ
преходник!
НЕ
включвайте тестера в слотове за DDR,
DDR2 или
DDR3
памет!!!
Вероятността от повреда на тестера и/или платката е много голяма!
Описание
1. Контактни площадки. Съвместими са с 260-пинови слотове за DDR4 SoDimm памет.
Използвайте една от двете групи контакти за да включите тестра в слота за памет така, че дисплеят да е винаги нагоре и да е удобен за наблюдение.
2. Дисплей и означения за параметрите, които се изобразяват. Може да
бъде едноцветен или цветен (опция). Информацията се показва в 6 реда
по височина на дисплея.
3. Двуцветен #RESETиндикатор. Показва състоянието на RESET линията на паметта в реално време. Червеният цвят означава, че линията е активна (ниско ниво), а зеленият- че линията е свалена (високо ниво).
4. Индикатор за захранващо напрежение. Показва, че към тестера има подадено напрежение 3.3V.
Ако този индикатор не свети, означава, че и тестерът няма да работи.
5.Контактни площадки, подходящи за измерване с осцилоскоп. На тях е изведена адресната линия А0 на паметта. Активна е тази площадка, която е към съответния слот за памет.
Примери
1.

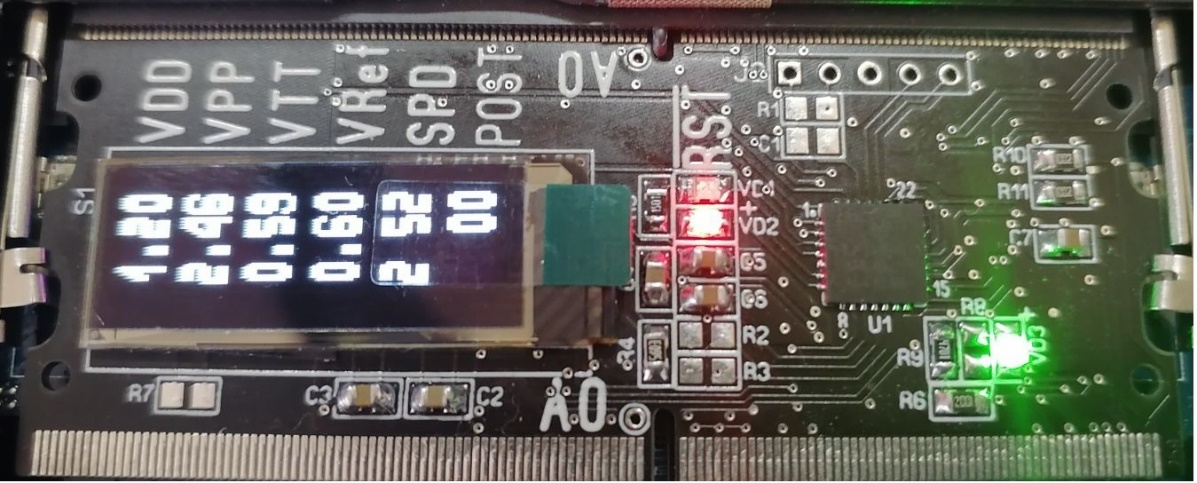

Едноцветен дисплей
Зелен
светодиод –
има захранващо напрежение за тестера и на платката.
1.20,
2.46, 0.59, 0.60
– захранващи напрежения (V),
които са в нормални граници.Ако някоя
от стойностите е инвертирана, означава, че е извън допустимите
напрежения.
2
– слот на който е включена платката съгласно схемата на ѝ.
52
– направен е опит за четене на конфигурацията на паметта по
SPD.
Ако няма
опит за четене на SPD,
на мястото на тези цифри се изписва ER
(съкратено
от error).
00
– няма
Post
код
(активно е само на определени платки произведени от ASUS)
Червен
светодиод –
RESET-a
на
паметта не е „свален“.
(*)
Забележка:
(*)
Индикаторът
на сигнала #RESET
на
паметта е активен при платки с процесори на Intel.
Aко
тестерът е включен в платка с процесор на AMD-
Ryzen, индикаторът
ще свети в червено (т.е. RESET-a
на
паметта не е свален), дори и да има образ на екрана. Последното е
продиктувано от особеностите на архитектурата на Ryzen,
при която всеки слот за памет има отделен #RESET.
2.

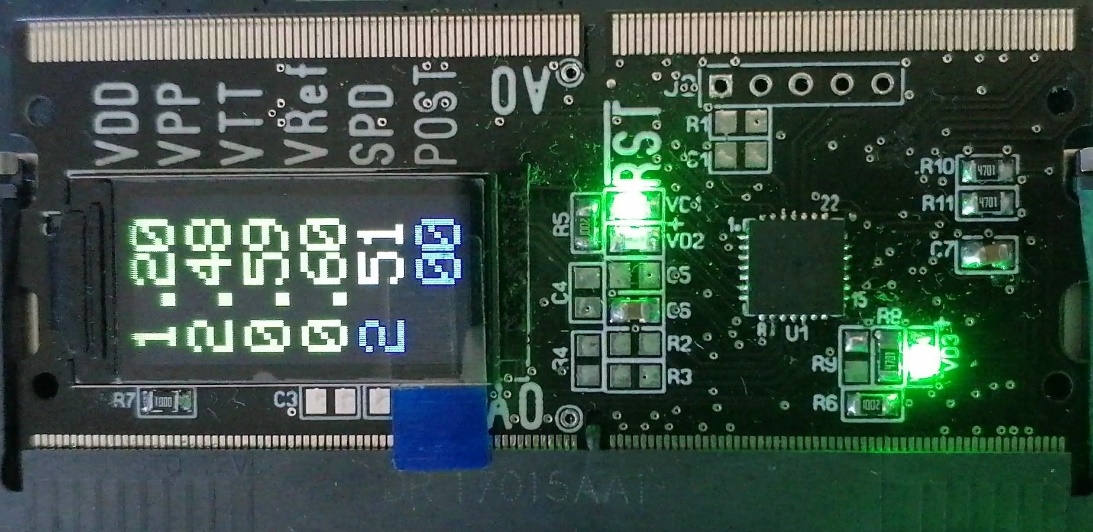

Цветен дисплей
Зелен
светодиод(долу,
вдясно)– има захранващо напрежение за тестера и на платката.
1.20,
2.48, 0.59, 0.60
– захранващи напрежения(V),
които са в нормални граници.Стойностите
са изписани в зелен цвят, защото са в допустимите норми. Ако някоя от
стойностите е червено, то тя е извън допустимите граници на
напрежение за съответния параметър.
2
– слот на който е включена платката съгласно схемата на ѝ.
51
– направен е опит за четене на конфигурацията на паметта по
SPD.
Ако няма опит за четене на SPD,
на мястото на тези цифри се изписва в жълто ER
(съкратено
от error).
00
– няма
Post
код
(активно е само на определени платки произведени от ASUS)
Зелен
светодиод(горе,
в средата)– RESET-a
на
паметта не е активен(*).
Забележка:
(*)
Индикаторът
на сигнала #RESET
на
паметта е активен при платки с процесори на Intel.
Aко
тестерът е включен в платка с процесор на AMD-
Ryzen, индикаторът
ще свети в червено (т.е. RESET-a
на
паметта не е свален), дори и да има образ на екрана. Последното е
продиктувано от особеностите на архитектурата на Ryzen,
при която всеки слот за памет има отделен #RESET.
